Toodete kirjeldus

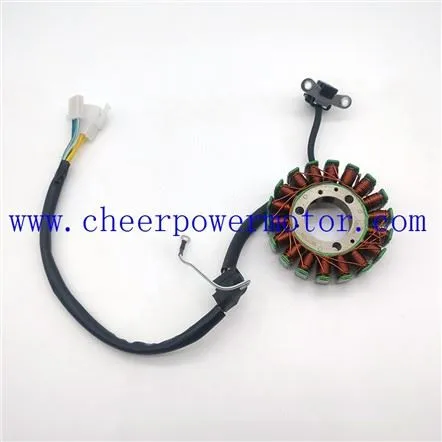

See 18-pooluseline magnetostaator on mootorratta mootori püsimagnetgeneraatori statsionaarne põhikomponent. Töötades koos rootoriga, varustab see kogu sõiduki elektrisüsteemi ja annab käivitussignaali süütesüsteemile. See ühildub mudelitega LONCIN RALLY300 ja LX300GY-A.

Tootel on kolme{0}}faasiline struktuur 18 mähisega, 6 mähisega faasi kohta, ühine generaatori konfiguratsioon keskmise- kuni-suure töömahuga mootorrataste ja kolmerattaliste mootorrataste jaoks. Võrreldes vähemate poolustega staatoritega pakub see suuremat väljundvõimsust ja stabiilsemat pinget, mis vastab RALLY300 erinevatele elektrilise koormuse nõuetele, sealhulgas tuled, ABS ja instrumendid.

Kolm kinnituspoldi auku staatori kinnitusäärikul on paigaldamise ja positsioneerimise jaoks kriitilised mõõtmed. Need peavad täielikult sobima mootoriploki aukude vahe ja nurgaga; vastasel juhul on paigaldamine võimatu või ilmnevad koaksiaalsuse kõrvalekalded, mis põhjustavad rootori hõõrdumist, ebanormaalset müra ja ebastabiilset generaatorit.

Struktuurne koostis

Staatori südamik	18-kihilised silikoonterasest lehed, mis on virnastatud, 18 mähise piluga
Kolme-faasi mähis	18 komplekti emailitud traadi pooli, kolmefaasiline jaotatud mähis
Kinnitusäärik	3 ühtlaselt jaotatud kinnitusavaga, ringikujuline positsioneerimisstruktuur
Päästikupool	Sõltumatud väikesed signaalijuhtmetega induktsioonmähised
Plii rakmed	Mitme-ahelaga kõrge-temperatuurikindel vasktraat + veekindel isoleerkate
Isolatsioonikiht	Mähise pilu isoleeriv paber, epoksüvaigu katte-/isolatsioonilakk
